Controlador QFN-88 do cubo da microplaqueta RTS5420 USB3.2 Gen2x1 4-Port do circuito integrado

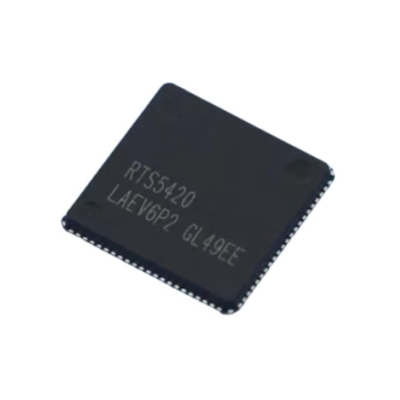

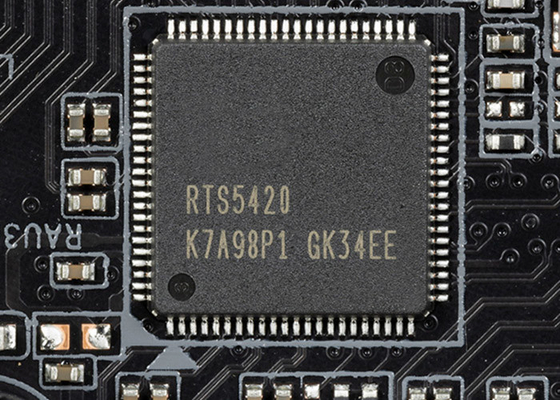

Chip de circuito integrado RTS5420 USB3.2 Gen2x1 Controlador de hub de 4 portas QFN-88

Descrição doRTS5420

O RTS5420 é um controlador avançado USB3.2 Gen2x1 Hub que funciona como um Hub USB3.2 Gen2x1 de 4 portas e um Hub USB2.0 de 4 portas. Suporta as especificações USB3.2 Gen2x1 e USB2.0,e suporta totalmente para trás o USB3.2 Gen1 (USB3.0),USB1.1Com base na arquitetura MCU, o RTS5420 pode facilmente atualizar o FW para futuras atualizações de especificações, ou fornecer personalização de recursos fácil, usando uma ferramenta ISP.

Com uma função de carregador inteligente RT, o RTS5420 suporta as soluções de carregamento mais populares e suporta o BC1.2Além disso, as portas de carregador da Apple e da Samsung são emuladas em cada porta através do mecanismo de detecção automática do RTS5420.

A função de acoplamento definida pela especificação BC1.2 também é suportada pela porta ascendente do RTS5420.2 especificação está ligado a um ACA-Dock, ele atua como um hospedeiro para vários periféricos USB, tais como um hub, teclado, mouse, impressora, etc., enquanto simultaneamente este dispositivo estará recebendo uma carga.

A segunda função de carregador da porta ascendente do RTS5420 é chamada de função de detecção de carregador.2 dispositivos ligados à porta ascendente, incluindo CDP, DCP e SDP, e carregar o dispositivo ligado no modo correto.

O custo do BOM é reduzido através de uma combinação de fatores. O RTS5420 implanta 10Gbps em cada porta, um regulador LDO é integrado e fornece 3.3V estável para o RTS5420,e finalmente um dispositivo configurável Billboard é integrado quando Alt-Mode é aplicado.

CaracterísticasDeRTS5420

• Suporta a especificação USB 1.1, 2.0, 3.0, 3.1, e 3.2

• Simultâneo USB3.2 Gen2x1, USB3.2 Gen1 ((USB3.0), USB2.0USB1.1

• Arquitetura MTT (Multiple Transaction Translator) para USB2.0

• Todos os estados de potência L0/L1/L2 para USB2.0USB1.1

• Todos os estados de potência U0/U1/U2/U3 para USB3.2 Gen2x1, USB3.2 Gen1 ((USB3.0)

• LDM (Link Delay Measurement) para aplicações USB3.2 Gen2x1

• PTM (Precision Time Measurement) para aplicações USB3.2 Gen2x1

• Transferências multi-IN para aplicações USB3.2 Gen2x1

• Arbitragem round robin ponderada para o controlo da largura de banda USB3.2 Gen1/Gen2x1

• RT carregador inteligente

• Modo USB-IF BC1.2 SDP/CDP/DCP/ACA

• Emulação de portas de carregamento dedicadas da Apple e Samsung

• Modo de detecção automática/interrupção entre os diferentes modos de carregamento Diversos

• Controlador SMBUS Slave

• Controlador mestre/escravo I2C

• Controlador de configuração GPIO

• Interface SPI para função externa flash ISP

• Regulador LDO integrado de 5 V a 3,3 V

• eFUSE para configuração de funções

• Suporta o estado de "Delink" para poupança de energia extrema

• Pacote QFN de 88 pinos (10 x 10 mm)

AplicaçõesDeRTS5420

• Computadores portáteis, computadores de mesa

• Docks, Dongles

• Monitores

• HUB USB
