O positivo linear de IC do regulador de tensão TPS74612PQWDRVRQ1 fixou 1 saída 1A 6-WSON

O positivo linear de IC do regulador de tensão TPS74612PQWDRVRQ1 fixou 1 saída 1A 6-WSON

Descrição do produto de TPS74612PQWDRVRQ1

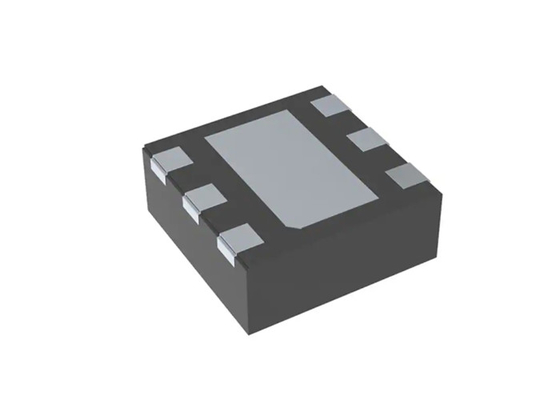

TPS74612PQWDRVRQ1 é um 1-A, regulador da ultra-baixo-saída (LDO) com poder-boa funcionalidade. Este dispositivo está disponível em uns 6 pinos pequeno, 2 pacote do milímetro WSON do × 2 do milímetro com flancos wettable para facilitar a inspeção ótica.
 TPS74612PQWDRVRQ1 é um dispositivo flexível para o cargo-regulamento apoiando uma escala de tensão de entrada de 1,5 V a 6,0 V e uma escala externamente ajustável da saída de 0,55 V a 5,5 V. O dispositivo igualmente caracteriza tensões fixas da saída para pôr os trilhos comuns da tensão.
TPS74612PQWDRVRQ1 tem uma poder-boa saída (da PÁGINA) que monitore a tensão no pino do feedback para indicar o estado da tensão da saída. A entrada do EN e a saída da PÁGINA podem ser usadas arranjando em sequência fontes de alimentação múltiplas no sistema.
TPS74612PQWDRVRQ1 é estável com os capacitores cerâmicos pequenos da saída, permitindo um tamanho total pequeno da solução. Uma precisão faixa-Gap e o amplificador do erro fornecem uma precisão alta de ±0.85% (máximo) em 25°C e de ±1.5% (máximo) sobre a temperatura. Este dispositivo inclui a parada programada térmica integrada, o limite atual, e as características do fechamento do undervoltage (UVLO).

Especificação de TPS74612PQWDRVRQ1

Características de TPS74612PQWDRVRQ1

• 1.5V a 6.0V entrou a escala de tensão
• 0.55V à tensão ajustável da saída 5.5V
• 225mV (máximo) (3,3 VOUT) na saída 1A muito baixa
• Precisão a rendimento elevado: 0,7%, típico
• 1%, máximo sobre a temperatura (85°C)
• poder-boa saída do Aberto-dreno
• Poder-bom atraso de aumentação: TPS746: 165µs
• Q.I.: 25µA (típico)
• Macio-início incorporado com elevação monótona de VOUT
• Pacote: pino 6 WSON de 2mm×2mm (DRV)
• Descarga da saída ativa

Aplicações de TPS74612PQWDRVRQ1

• Caixas de set-top, consoles do jogo
• Cinema em casa e entretenimento
• Desktops, cadernos, ultrabooks
• Impressoras
• Servidores
• Controles do termostato e da iluminação
• Ponto de venda eletrônico (EPOS)

Diagrama funcional de TPS74612PQWDRVRQ1

Pin Configurations Of TPS74612PQWDRVRQ1

FAQ
Q. São seus produtos originais?
: Sim, todos os produtos são importação original original, nova são nossa finalidade.
Q: Que certificados você tem?
: Nós somos empresa do ISO e membro certificados 9001:2015 de ERAI.
Q: Pode você apoiar a ordem ou a amostra da quantidade pequena? Está a amostra livre?
: Sim, nós apoiamos a ordem da amostra e a ordem pequena. O custo da amostra é diferente de acordo com seu ordem ou projeto.
Q: Como enviar minha ordem? É seguro?
: Nós usamo-nos expresso para enviar, como DHL, Fedex, UPS, TNT, EMS.We podemos igualmente usar seu remetente sugerido. Os produtos estarão no bom que embala e para assegurar-nos a segurança e seja responsável a dano do produto a sua ordem.
Q: Que sobre o prazo de execução?
: Nós podemos enviar as partes conservadas em estoque dentro de 5 dias de trabalho. Se sem estoque, nós confirmaremos o prazo de execução para você baseamos em sua quantidade da ordem.
