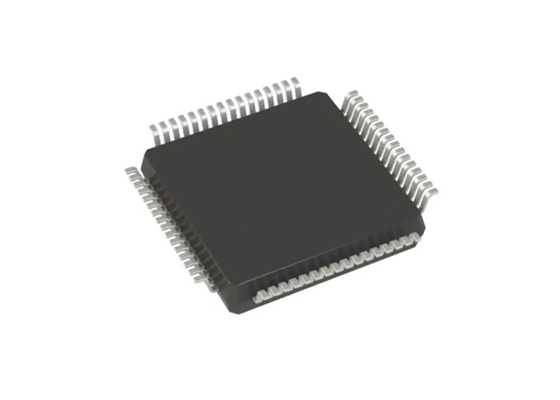

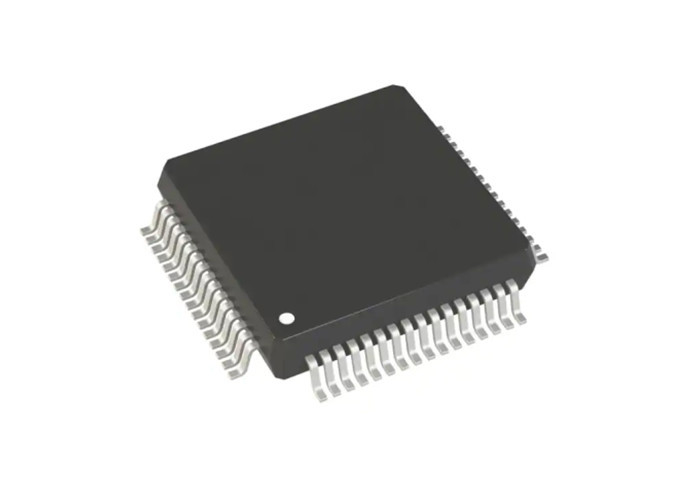

8 sistema por aquisição de dados síncrono de 16 bits LQFP64 dos canais AD7606BSTZ

8 sistema por aquisição de dados síncrono de 16 bits LQFP64 dos canais AD7606BSTZ

Descrição do produto de AD7606BSTZ

AD7606BSTZ são a amostra de 16 bits, simultânea, sistemas por aquisição de dados analógicos-numéricos (DAS) com oito, seis, e quatro canais, respectivamente. Cada parte contém a proteção da braçadeira da entrada análoga, um filtro do antialiasing da segundo-ordem, um amplificador da trilha-e-posse, um conversor analógico-numérico de 16 bits de aproximação sucessiva da redistribução da carga (CAD), um filtro digital flexível, uma referência de 2,5 V e um amortecedor da referência, e relações de série e paralelas de alta velocidade.

AD7606BSTZ opera-se-rem de uma única fonte 5 V e pude-se-rem acomodar sinais de entrada bipolares verdadeiros de ±10 V e de ±5 V quando amostra no kSPS até 200 das taxas da taxa de transferência para todos os canais. Os circuitos da proteção da braçadeira da entrada podem tolerar tensões até ±16.5 V. O AD7606 tem 1 impedância da entrada análoga de MΩ apesar da frequência de amostra. A única operação da fonte, a em-microplaqueta que filtram, e a impedância alta da entrada eliminam a necessidade para o motorista ampères op e fontes bipolares externos.
O filtro do antialiasing de AD7606BSTZ tiver umas 3 frequências de interrupção do DB de 22 quilohertz e fornecer uma rejeção de 40 antialias do DB quando amostra no kSPS 200. O filtro digital flexível é pino conduzido, melhorias dos rendimentos em SNR, e reduz a largura de banda do DB 3.

Especificação de AD7606BSTZ

Características de AD7606BSTZ

• 8/6/4 das entradas simultaneamente provadas
• Escalas bipolares verdadeiras da entrada análoga: ±10 V, ±5 V
• Pin para fixar compatível com o AD7606B avançado
• Única fonte análoga de 5 V e 2,3 V a 5 V VDRIVE
• Solução por aquisição de dados inteiramente integrada
• Proteção da braçadeira da entrada análoga
• Amortecedor entrado com 1 impedância da entrada análoga de MΩ
• filtro análogo do antialiasing da Segundo-ordem
• referência da Em-microplaqueta e amortecedor exatos da referência
• CAD de 16 bits com kSPS 200 em todos os canais
• Capacidade de Oversampling com filtro digital
• Paralela flexível/relação de série
• SPI/QSPI™/MICROWIRE™/DSP compatível
• Desempenho
• uma avaliação de 7 quilovolts ESD nos canais de entrada análoga
• 95,5 DB SNR, −107 DB THD
• ±0.5 LSB INL, ±0.5 LSB DNL
• Baixa potência: 100 mW
• Modo à espera: 25 mW
• Variação da temperatura: −40°C a +85°C
• pacote de 64-lead LQFP

Aplicações de AD7606BSTZ

• Sistemas da monitoração e de proteção da linha elétrica
• Controlo do motor Multiphase
• Instrumentação e sistemas de controlo
• Sistemas de posicionamento Multiaxis
• Sistemas por aquisição de dados (DAS)

Diagrama de bloco funcional de AD7606BSTZ

Pin Configuration de AD7606BSTZ

FAQ
Q. São seus produtos originais?
: Sim, todos os produtos são importação original original, nova são nossa finalidade.
Q: Que certificados você tem?
: Nós somos empresa do ISO e membro certificados 9001:2015 de ERAI.
Q: Pode você apoiar a ordem ou a amostra da quantidade pequena? Está a amostra livre?
: Sim, nós apoiamos a ordem da amostra e a ordem pequena. O custo da amostra é diferente de acordo com seu ordem ou projeto.
Q: Como enviar minha ordem? É seguro?
: Nós usamo-nos expresso para enviar, como DHL, Fedex, UPS, TNT, EMS.We podemos igualmente usar seu remetente sugerido. Os produtos estarão no bom que embala e para assegurar-nos a segurança e seja responsável a dano do produto a sua ordem.
Q: Que sobre o prazo de execução?
: Nós podemos enviar as partes conservadas em estoque dentro de 5 dias de trabalho. Se sem estoque, nós confirmaremos o prazo de execução para você baseamos em sua quantidade da ordem.
