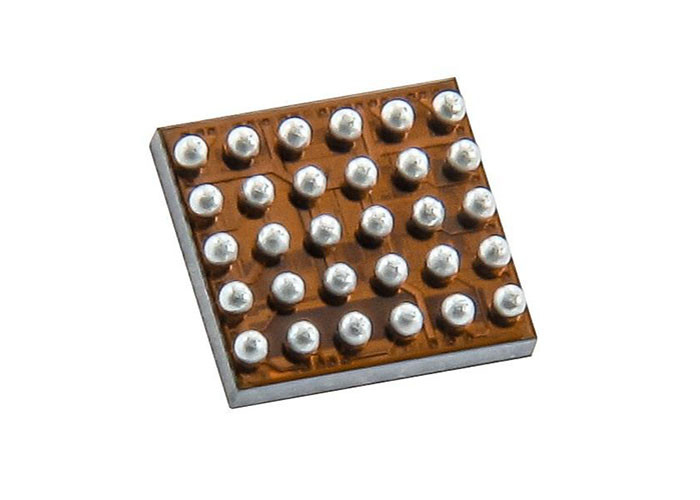

Uso geral da gestão do poder da microplaqueta 30WLP PMIC do circuito integrado de MAX77654BENV+T

Gestão de uso geral 30-WLP do poder de Chip MAX 77654BENV+T PMIC do circuito integrado

Descrição geral

O MAX77654BENV+T fornece soluções alto-integradas do carregamento de bateria e da fonte de alimentação para as aplicações da baixa potência onde o tamanho e a eficiência são críticos. IC caracteriza um regulador do fanfarrão-impulso de SIMO que forneça três trilhos independentemente programáveis do poder de um único indutor para minimizar o tamanho total da solução. Dois 100mA LDOs fornecem a rejeção da ondinha para o áudio e outras aplicações ruído-sensíveis. O LDOs pode igualmente ser configurado como interruptores da carga para controlar o consumo de potência desligando blocos externos quando não exigido. Um carregador linear alto-configurável apoia uma vasta gama de capacidades da bateria de Li+ e inclui a monitoração de temperatura da bateria para a segurança adicional (JEITA).

Este dispositivo inclui três GPIOs e um multiplexer análogo que comute diverso a tensão interna e sinais atuais a um nó externo para monitorar com um CAD externo. Uma relação de série bidirecional de I2C permite configurando e verificando o estado dos dispositivos. Um controlador de ligar/desligar interno fornece uma sequência de partida controlada para os reguladores e fornece a funcionalidade supervisória quando estiverem ligada. As opções programáveis da fábrica numerosa permitem que o dispositivo seja costurado para muitas aplicações, permitindo um tempo mais rápido ao mercado.

Benefícios e características

saída 3x, regulador do Fanfarrão-impulso da Múltiplo-saída do Único-indutor (SIMO)
Dos apoios escala da tensão da saída largamente de 0.8V a 5.5V para todos os canais de SIMO
2x 100mA LDO/LSW
Carregador esperto de Seletor™ Li+/Li-Poly do poder
recursos de 3x GPIO
Saída análoga de MUX para a monitoração do poder
Modo do navio de fábrica (< 200nA="" IQ=""> corrente da parada programada 0.3μA
corrente de funcionamento 6μA (3 canais de SIMO + 2LDOs)
Carregador aperfeiçoado para o tamanho pequeno da bateria
Corrente programável da Rápido-carga de 7.5mA a 300mA
Tensão regulamentar da bateria programável de 3.6V a 4.6V
Corrente programável da terminação de 0.375mA a 45mA
Os monitores da temperatura da bateria de JEITA ajustam a corrente de carga e a tensão regulamentar da bateria para o carregamento seguro
Flexível e configurável
Relação de I2C-Compatible e GPIO

Aplicações

Fones de ouvido de Bluetooth, Hearables
Oradores sem fio
Aptidão, saúde, e monitores da atividade
Wearables
Monitores da segurança
Nós do sensor
Dispositivos portáteis do consumidor
Internet das coisas (IoT)

Diagrama de bloco simplificado
