FET Buck Switching Regulator IC Rohs positivo da microplaqueta do circuito integrado de TPS56C230RJER

TPS56C230RJER Buck Switching Regulator IC Positivo Ajustável 0,6V 1 Saída 12A 20-VFQFN

Descrição

O TPS56C230RJER é um conversor Buck síncrono de alta eficiência com FETs integrados.Os projetistas de sistemas podem usar o dispositivo em uma ampla variedade de aplicações, pois consome baixa corrente de espera e requer poucos componentes externos.
O TPS56C230RJER emprega controle D-CAP3 que fornece resposta transitória rápida e excelente regulação de linha e carga com compensação interna.Ele também possui um circuito proprietário que permite que o dispositivo suporte capacitores de saída de baixa resistência em série equivalente (ESR), como polímeros especiais e capacitores de cerâmica ESR ultrabaixos.

Características

• Faixa de tensão de entrada: 4,5 V a 18 V

• Faixa de tensão de saída: 0,6 V a 5,5 V

• Suporta corrente de saída contínua de 12 A

• Controle de arquitetura D-CAP3™ para resposta transitória rápida

• ±1% de precisão de tensão de feedback (25°C)

• FETs integrados de 17 mΩ e 5,9 mΩ

• Eco-mode™ selecionável e modo condutivo contínuo forçado (FCCM) pelo pino MODE

• Frequência de comutação de 500 kHz

• Tempo de inicialização suave ajustável com padrão de 1,2 ms

• Indicador de energia boa integrado

• Função de descarga de saída integrada

• Proteção contra sobrecorrente ciclo a ciclo

• Proteções não travadas contra sobretensão, subtensão, sobretemperatura e subtensão

• -40°C a 125°C Temperatura da Junção Operacional

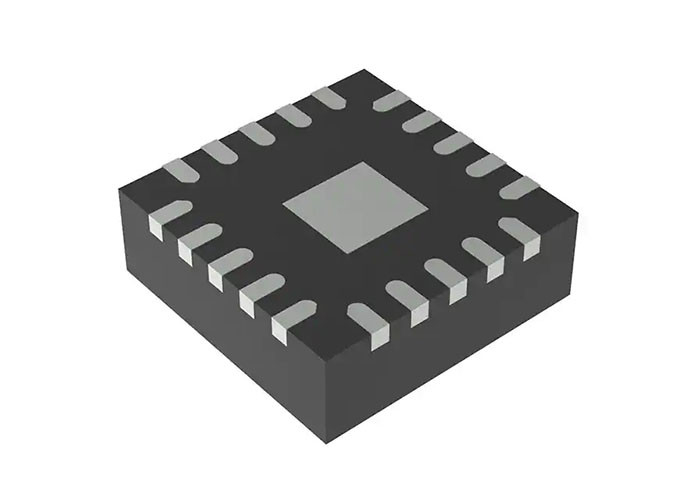

• 20 pinos 3,0 mm × 3,0 mm HotRod™ VQFN

Formulários

• DTV e set-top box
• PC e PC industrial
• Rede com fio
• Sistemas de energia distribuídos

Esquema Simplificado

Configuração e funções dos pinos
