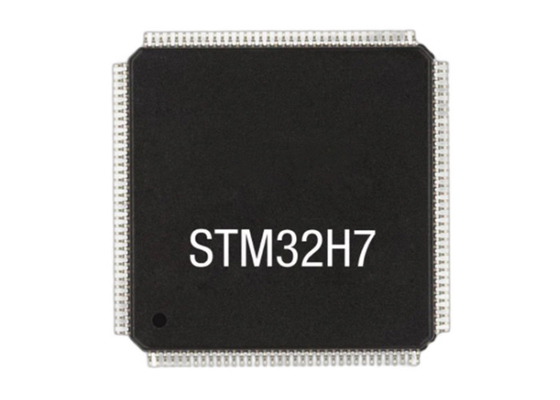

microcontrolador de 32 bits IC do Único-núcleo STM32H735VGY6TR ARM® Cortex®-M7 STM32H7

Microcontrolador IC de 32 bits de núcleo único STM32H735VGY6TR ARM® Cortex®-M7 STM32H7

Descrição

Os dispositivos STM32H735VGY6TR baseiam-se no núcleo RISC Arm® Cortex®-M7 de 32 bits de alto desempenho que opera a uma frequência máxima de 550 MHz.O núcleo Cortex® -M7 possui uma unidade de ponto flutuante (FPU) que suporta instruções e tipos de dados de processamento de dados Arm® de dupla precisão (compatível com a norma IEEE 754) e de precisão únicaO núcleo Cortex-M7 inclui 32 Kbytes de cache de instruções e 32 Kbytes de cache de dados.Os dispositivos STM32H735VGY6TR suportam um conjunto completo de instruções DSP e uma unidade de proteção de memória (MPU) para melhorar a segurança das aplicações.

Os dispositivos STM32H735VGY6TR incorporam memórias incorporadas de alta velocidade com 1 Mbyte de memória Flash, até 564 Kbytes de RAM (incluindo 192 Kbytes que podem ser compartilhados entre ITCM e AXI,mais 64 Kbytes exclusivamente ITCM, mais 128 Kbytes exclusivamente AXI, 128 Kbyte DTCM, 48 Kbytes AHB e 4 Kbytes de RAM de backup), bem como uma ampla gama de E/S e periféricos aprimorados conectados a ônibus APB, ônibus AHB,Matriz de autocarro multi-AHB de 2x32 bits e uma interligação AXI de várias camadas que suporta acesso a memória interna e externaPara melhorar a robustez das aplicações, todas as memórias apresentam correcção de código de erro (uma correcção de erro, duas detecções de erro).

Os dispositivos incorporam periféricos que permitem a aceleração de funções matemáticas/aritméticas (coprocessador CORDIC para funções trigonométricas e unidade FMAC para funções de filtro).Todos os dispositivos oferecem três ADCs, dois DACs, dois amplificadores operacionais, dois comparadores de potência ultra baixa, um RTC de baixa potência, 4 temporizadores de 32 bits de uso geral, 12 temporizadores de 16 bits de uso geral, incluindo dois temporizadores PWM para controle do motor,cinco temporizadores de baixa potênciaOs dispositivos suportam quatro filtros digitais para moduladores sigma-delta externos (DFSDM).São também equipados com interfaces de comunicação padrão e avançadas.

Especificação do STM32H735VGY6TR

Pins de embalagem

Características

• Núcleo: Arm® Cortex®-M7 MCU de 32 bits de 550 MHz

• -40°C a 85°C/125°C

• Até 128Kbytes de memória Flash

• 36Kbytes de SRAM (32Kbytes com verificação de paridade HW)

• Faixa de tensão: 1,62 V a 3,6 V

• Fornecimento VBAT para RTC e registos de reserva

• Oscilador de cristal de 4 a 48 MHz

• Controlador DMA de 7 canais com mapeamento flexível

• 12 bits, 0,4 μs ADC (até 16 canais extensos)

• Dois comparadores analógicos rápidos de baixa potência, com entrada e saída programáveis, de trilho para trilho

• Dois DACs de 12 bits, de baixa potência

• 14 temporizadores (dois com capacidade de 128 MHz): 16 bits para controle motor avançado, um de 32 bits e cinco de 16 bits de uso geral, dois de 16 bits básicos, dois de 16 bits de baixa potência, dois monitores, temporizador SysTick

• Calendário RTC com alarme e alarme periódico de parada/estand-by/desligamento

• Controlador de distribuição de energia USB Tipo-CTM

• Apoio ao desenvolvimento: depuração de fios em série (SWD)

• Identificador único de 96 bits

• Todas as embalagens conformes com o ECOPACK®2
