O circuito integrado BQ25606RGER está apenas o carregador 3A rápido de 1 células com alta tensão entrada

Circuito integrado BQ25606RGER Carregador rápido de 1 célula 3A com alta tensão de entrada

Descrição do produto

O BQ25606 é um dispositivo altamente integrado de gerenciamento de carga de bateria em modo de comutação 3.0-A independente e gerenciamento do caminho de alimentação do sistema para baterias de iões de lítio e polímeros de lítio de célula única.A solução é altamente integrada com o FET de bloqueio inverso de entrada (RBFET), Q1), FET de comutação do lado superior (HSFET, Q2), FET de comutação do lado inferior (LSFET, Q3) e FET de bateria (BATFET, Q4) entre sistema e bateria.O caminho de potência de baixa impedância otimiza a eficiência de operação do modo de comutação, reduz o tempo de carregamento da bateria e prolonga a sua vida durante a fase de descarga.

O BQ25606 possui carregamento rápido com suporte de alta tensão de entrada para uma ampla gama de carregadores autônomos e dispositivos portáteis.A sua tensão de entrada e regulação de corrente fornecem a potência máxima de carregamento para a bateriaInclui também um diodo bootstrap para a unidade do portão do lado superior para um design do sistema simplificado.

O dispositivo suporta uma ampla gama de fontes de entrada, incluindo porta host USB padrão, porta de carregamento USB e adaptador de alta voltagem compatível com USB.O dispositivo define o limite de corrente de entrada padrão com base na interface USB incorporadaO dispositivo é compatível com as especificações de energia USB 2.0 e USB 3.0 com regulação de corrente e tensão de entrada.O limite de corrente de entrada do dispositivo é determinado pelo valor da resistência de ajuste do pin ILIMO dispositivo também cumpre as especificações de potência de operação USB On-the-Go (OTG) fornecendo 5,15 V em VBUS com um limite de corrente constante de até 1,2 A.

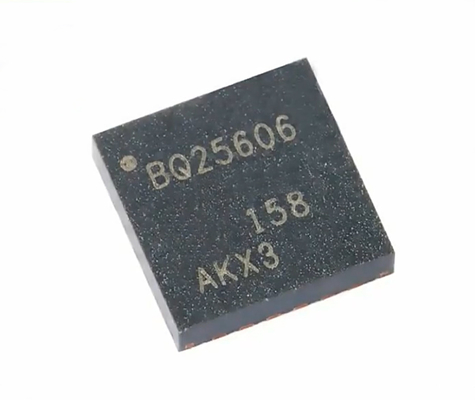

Foto do produto


Características

• Carregador buck de alta eficiência, de 1,5 MHz, com modo de comutação síncrono
  • Eficiência de carga de 92% a 2 A a partir de uma entrada de 5 V
  • Optimizado para entrada de tensão USB (5 V)
• Suporta USB On-The-Go (OTG)
  • Conversor de impulso com saída até 1,2 A
  • Eficiência de aumento de 92% na saída 1-A
  • Limite de corrente constante precisa (CC)
  • Iniciação suave até carga capacitiva de 500 μF
  • Proteção contra curto-circuito de saída
• Entrada única para suportar entrada USB e adaptadores de alta tensão
  • Suporte para a faixa de tensão de entrada de 3,9 V a 13,5 V com tensão nominal máxima de entrada absoluta de 22 V
  • O controlo da potência máxima por limite de tensão de entrada até 4,6 V (VINDPM)
  • VINDPM limite rastreia automaticamente a tensão da bateria
  • Detecção automática dos adaptadores USB SDP, DCP e não-padrão

Aplicações
• EPOS, alto-falantes portáteis
• Acessório para telemóvel
• Equipamento médico
