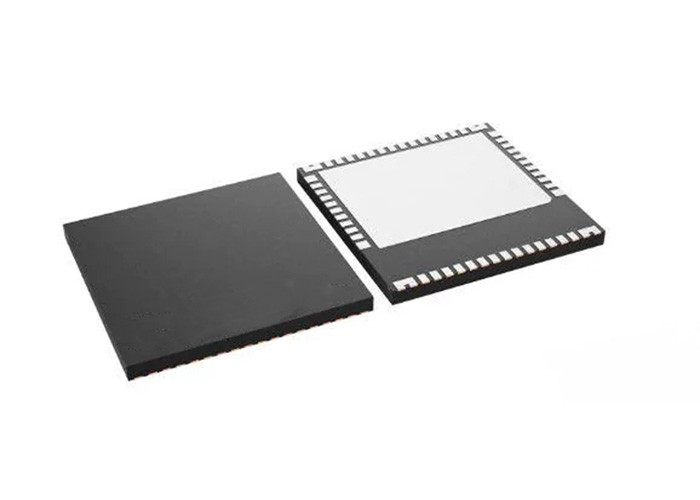

LMG3425R030RQZR Gan Fet Gate Driver VQFN54 integrou a meia ponte Gan Driver

FET dos motoristas LMG3425R030RQZR GaN da porta com motorista integrado e modo ideal VQFN54 do diodo

Descrição

O FET de LMG342xR030 GaN com motorista integrado e proteção permite desenhistas de conseguir níveis novos de densidade e de eficiência de poder em sistemas da eletrônica de poder. O LMG342xR030 integra um motorista do silicone que permita a comutação acelere a 150 V/ns. Resultados integrados da polarização da porta da precisão do TI no interruptor mais alto SOA comparado aos motoristas discretos da porta de silicone. Esta integração, combinada com o pacote da baixo-indutância do TI, entrega o interruptor limpo e a soada mínima em topologias da fonte de alimentação do duro-interruptor. A força ajustável da movimentação da porta permite o controle da taxa de pântano de 20 V/ns a 150 V/ns, que podem ser usados para controlar o IEM e aperfeiçoar ativamente o desempenho do interruptor. O LMG3425R030 inclui o modo ideal do diodo, que reduz perdas do terceiro-quadrante permitindo o controle adaptável do inoperante-tempo.

Especificações

Aplicações

• Fontes de alimentação industriais do alto densidade
• Inversores solares e movimentações industriais do motor
• Fontes de alimentação Uninterruptable
• Fonte de alimentação mercante da rede e do servidor
• Retificadores mercantes das telecomunicações

Características

proteção de circuito com < 100-ns="" response="">

–

Suportar o duro-interruptor do quando do impulso 720-V

–

Autoproteção da temperatura excessiva interna

e monitoração de UVLO

•

Gestão avançada do poder

–

Saída da temperatura PWM de Digitas

–

O modo ideal do diodo reduz perdas do terceiro-quadrante

em

LMG3425R030

• Qualificado para JEDEC JEP180 para topologias do duro-interruptor
• FET do GaN-em-si 600-V com o motorista integrado da porta
• Tensão de polarização integrada da porta da elevada precisão
• 200-V/ns CMTI
• frequência 2.2-MHz de comutação
• 30-V/ns a 150-V/ns massacrou a taxa para a otimização de comutar o desempenho e a mitigação do IEM
• Opera-se de 7.5-V à fonte 18-V
• Proteção robusta
• sobrecarga do Ciclo-por-ciclo e proteção travada do shortcircuit com < 100-ns="" response="">
• Suportar o duro-interruptor do quando do impulso 720-V
• Autoproteção da temperatura excessiva interna e da monitoração de UVLO
• Gestão avançada do poder
• Saída da temperatura PWM de Digitas
• O modo ideal do diodo reduz perdas do terceiro-quadrante em LMG3425R030



Medida para determinar atrasos de propagação e taxas de pântano







Qualificado para JEDEC JEP180 para o duro-interruptor

topologias

•

600

- FET do GaN-em-si de V com o motorista integrado da porta

–

Tensão de polarização integrada da porta da elevada precisão

–

200-V/ns CMTI

–

2,2

- Frequência de comutação do megahertz

–

30-V/ns a 150-V/ns massacrou a taxa para a otimização

do desempenho de comutação e da mitigação do IEM

–

Opera-se de 7.5-V à fonte 18-V

•

Proteção robusta

–

sobrecarga do Ciclo-por-ciclo e curto travado

proteção de circuito com < 100-ns="" response="">

–

Suportar o duro-interruptor do quando do impulso 720-V

–

Autoproteção da temperatura excessiva interna

e monitoração de UVLO

•

Gestão avançada do poder

–

Saída da temperatura PWM de Digitas

–

O modo ideal do diodo reduz perdas do terceiro-quadrante

em

LMG3425R030

Qualificado para JEDEC JEP180 para o duro-interruptor

topologias

•

600

- FET do GaN-em-si de V com o motorista integrado da porta

–

Tensão de polarização integrada da porta da elevada precisão

–

200-V/ns CMTI

–

2,2

- Frequência de comutação do megahertz

–

30-V/ns a 150-V/ns massacrou a taxa para a otimização

do desempenho de comutação e da mitigação do IEM

–

Opera-se de 7.5-V à fonte 18-V

•

Proteção robusta

–

sobrecarga do Ciclo-por-ciclo e curto travado

proteção de circuito com < 100-ns="" response="">

–

Suportar o duro-interruptor do quando do impulso 720-V

–

Autoproteção da temperatura excessiva interna

e monitoração de UVLO

•

Gestão avançada do poder

–

Saída da temperatura PWM de Digitas

–

O modo ideal do diodo reduz perdas do terceiro-quadrante

em

LMG3425R030
