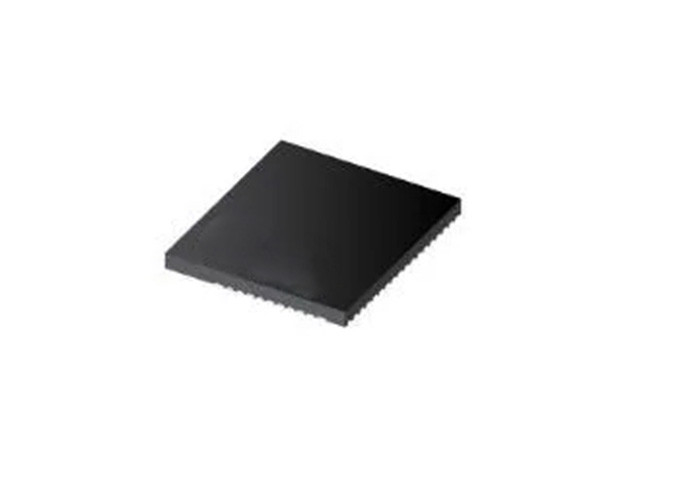

O FET 600V de LMG3422R030RQZR GaN integrado isolou GaN Gate Drivers

GaN IC LMG3422R030RQZR 600V 30mΩ GaN FET com controlador integrado controladores de porta isolados

Descrição

LMG3422R030RQZR GaN FET com controlador e proteção integrados permite que os projetistas alcancem novos níveis de densidade de potência e eficiência em sistemas eletrônicos de potência.

O LMG3422R030RQZR integra um driver de silício que permite uma velocidade de comutação de até 150 V/ns. O bias de porta de precisão integrado resulta em uma maior SOA de comutação em comparação com os drivers de porta de silício discretos.Esta integração, combinado com o pacote de baixa inductância, oferece comutação limpa e toque mínimo em topologias de fonte de alimentação de comutação dura.Força de acionamento da porta ajustável permite controlar a taxa de abate de 20 V/ns a 150 V/nsO LMG3425R030 inclui o modo de diodo ideal, que reduz as perdas do terceiro quadrante, permitindo o controle de tempo morto adaptativo.

Especificações

Características

• Qualificado para JEDEC JEP180 para topologias de comutação dura
• FET GaN-on-Si de 600 V com controlador de porta integrado
• Voltagem de desvio de porta de alta precisão integrada
• CMTI de 200 V/ns
• 2Frequência de comutação de 0,2 MHz
• 30 V/s a 150 V/s, para a otimização do desempenho da comutação e a atenuação da EMI
• Funciona a partir de uma fonte de 7,5 V a 18 V
• Proteção contra sobrecorrência e curto-circuito bloqueado ciclo a ciclo com resposta < 100 ns
• Resiste a tensões de 720 V durante a comutação
• Auto-proteção contra a sobre-temperatura interna e monitorização UVLO
• Saída PWM de temperatura digital
• Modo de diodo ideal reduz as perdas do terceiro quadrante no LMG3425R030

Aplicações

• Fornecedores de energia industriais de alta densidade
• Inversores solares e motores industriais
• Fontes de alimentação ininterruptas
• Fornecedor de serviços de rede e servidor do comerciante

Configuração e funções do pin
