Chip de circuito integrado BQ24725ARGRR Carregadores de bateria VQFN-20 IC de carregador

Chip de circuito integrado BQ24725ARGRR Carregadores de bateria VQFN-20 IC de carregador

Descrição do produto
O BQ24725A é um carregador de bateria síncrono de alta eficiência, oferecendo baixa contagem de componentes para aplicações de carregamento de bateria multi-química com restrição de espaço.

O BQ24725A utiliza duas bombas de carga para acionar separadamente MOSFETs de canal n (ACFET, RBFET e BATFET) para seleção automática da fonte de alimentação do sistema.

Os DACs de corrente de entrada, corrente de carga e tensão de carga controlados SMBus permitem precisões de regulação muito altas que podem ser facilmente programadas pelo microcontrolador de gerenciamento de energia do sistema.

O BQ24725A usa um registo interno de corrente de entrada ou um pin ILIM externo para reduzir a modulação PWM para reduzir a corrente de carga.
O BQ24725A carrega uma, duas, três ou quatro células Li+ da série.



Características

• Conversor de buck síncrono NMOS-NMOS controlado pelo host SMBus com frequências de comutação programáveis de 615 kHz, 750 kHz e 885 kHz
• Seleção automática por MOSFET de canal N da fonte de alimentação do sistema a partir de um adaptador ou bateria acionada por bombas de carga internas
• Características de segurança reforçadas para proteção contra sobrevoltagem, proteção contra sobrecorrência, proteção contra curto-circuito da bateria, do indutor e do MOSFET
• Corrente de entrada programável, tensão de carga, limites de corrente de carga
• ± 0,5% Precisão da tensão de carga até 19,2 V
• ± 3% Precisão de corrente de carga até 8,128A
• ± 3% Precisão da corrente de entrada até 8,064A
• ± 2% 20x precisão de saída da corrente do adaptador ou do amplificador de corrente de carga
• Limite de esgotamento da bateria programável e função LEARN da bateria
• Detecção e indicador do adaptador programável
• Iniciação suave integrada
• Compensação de circuito integrado
• Controle do sistema em tempo real do pin ILIM para limitar a corrente de carga
• Intervalo de funcionamento do adaptador AC 4,5 V a 24 V
• 5μA Corrente de descarga da bateria fora de estado
• 0.65mA (0,8mA no máximo) Corrente de espera do adaptador
• 20 pinos, 3,5 x 3,5 mm2Pacote VQFN

Configuração do PIN

Aplicações

• Computadores portáteis portáteis, UMPC, notebook ultrafinos e netbook
• Terminal portátil
• Equipamento industrial e médico
• Equipamento portátil

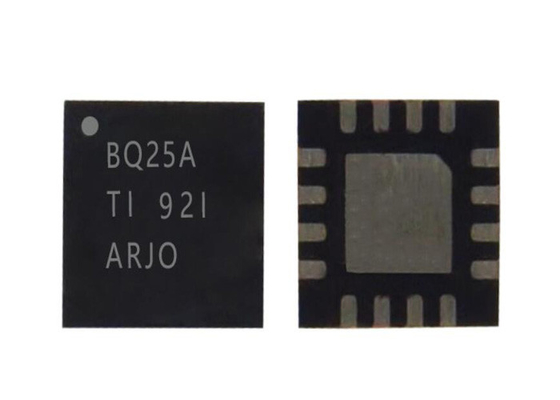

Foto do produto
