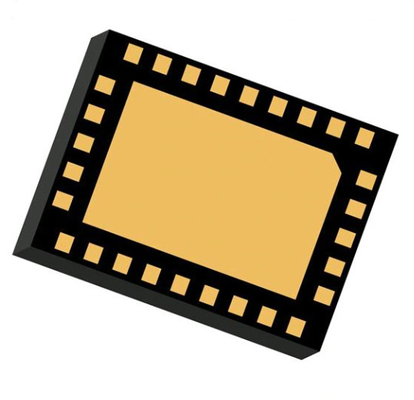

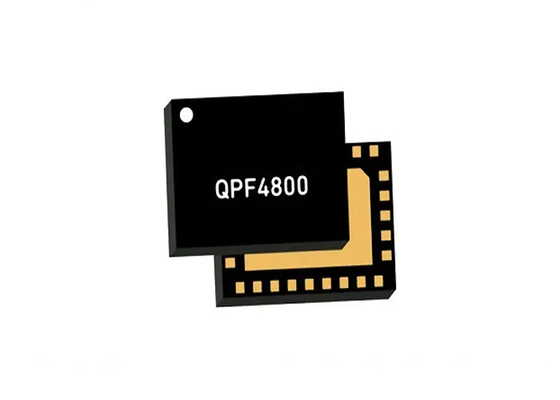

WIFI 6 Chip QPF4800TR13 RF Front End 5GHz Wi-Fi 6 Modulo de Front End

WIFI 6 Chip QPF4800TR13 RF Front End 5GHz Wi-Fi 6 Modulo de Front End

Produto Descrição

O QPF4800 é um módulo front-end integrado de banda dupla (FEM) projetado para sistemas Wi-Fi 6. O fator de forma compacto e a correspondência integrada minimizam a área de layout na aplicação.O desempenho é focado na otimização dos 2.4GHz e 5GHz PA para uma tensão de alimentação de 5V que conserve o consumo de energia, mantendo a maior potência de saída linear e a maior capacidade de produção.O caminho de recepção corresponde às tecnologias ideais para maximizar a sensibilidade Rx através de um desempenho consistente em uma variedade mais ampla de condições.Outra característica chave é o detector de potência de corrente contínua integrado de larga distância que permite a precisão de potência em potências mais baixas.

O QPF4800 integra um amplificador de potência (PA) de 2,4 GHz e 5 GHz, regulador, dois interruptores de lançamento de dois polos (SP2T), diplexer e amplificadores de baixo ruído (LNA) de 2,4 GHz e 5 GHz.

Características fundamentais

• 5150-5925MHz & 2412 2484MHz
• 5GHz POUT = +15dBm MCS11 HE80 -43dB EVM dinâmico
• 5GHz POUT = +21dBm MCS9 VHT80 -35dB EVM dinâmico
• 5GHz POUT = +23dBm MCS0 HT20 Conformidade com a máscara espectral
• 2.4GHz POUT = +19dBm MCS11 HE40 -43dB EVM dinâmico
• 2.4GHz POUT = +23dBm MCS8 HT40 -30dB EVM dinâmico
• 2.4GHz POUT = +25dBm MCS0 HT20 Conformidade com a máscara espectral
• Optimizado para operação de +5,0 V
• 5GHz 29dB e 2,4GHz 33dB Gain Tx
• Figura de ruído de 5GHz 2,6 dB e 2,4 GHz 2,5 dB
• 14dB de ganho Rx
• 5GHz 7.5dB & 2.4GHz 6.5dB Perda de Bypass
• Detector de potência de corrente contínua integrado de alcance alargado

Aplicações

• Pontos de acesso
• Roteadores sem fio
• Portões residenciais
• Equipamento de instalação do cliente
• Internet das Coisas

Diagrama de blocos funcionais
