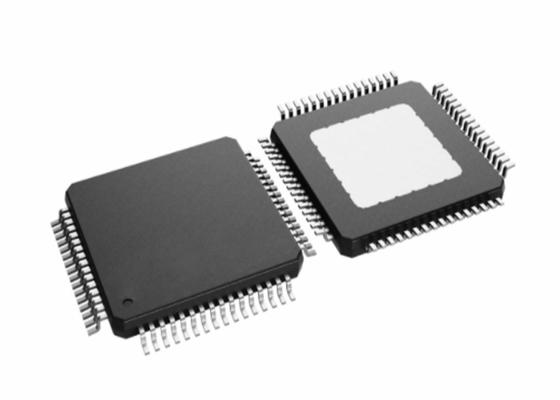

Controlador IC 64-HTQFP da função da bateria do íon BQ79616PAPRQ1 BQ79616 do lítio multi

Controlador IC Lithium Ion 64-HTQFP da Multi-função da bateria de BQ79616PAPRQ1 BQ79616

Descrição do produto

BQ79616-Q1 fornecem medidas da tensão da pilha da alto-precisão em menos de 200 µs para os módulos de bateria 12S, 14S e 16S em sistemas de gestão de alta tensão da bateria em HEV/EV. A família dos monitores oferece opções diferentes do canal no mesmo tipo do pacote, fornecendo a compatibilidade do pino-à-pino e apoiando a reutilização alta do software e do hardware estabelecidos através de toda a plataforma. Os filtros integrados da parte frontal permitem o sistema de executar com avaliação da tensão simples, baixa, filtros diferenciais de RC nos canais de entrada da pilha. Integrada, cargo-CAD, filtros de passe baixo permite filtrado, C.C.-como, medidas da tensão para o melhor estado de cálculo da carga (SOC). Este dispositivo apoia a pilha interna autônoma que equilibra com monitoração de temperatura à auto-pausa e recomeça-a equilibrar para evitar uma condição de temperatura excessiva.

A inclusão do isolado, bidirecional, portos da corrente de margarida apoia o isolamento do capacitor e transformador-baseado, permitindo o uso dos componentes os mais eficazes para as arquiteturas centralizada ou da distribuição encontradas geralmente no sistema do powertrain do xEV. Este dispositivo igualmente inclui oito GPIOs ou as entradas auxiliares que podem ser usados para medidas externos do termistor.

Uma comunicação do anfitrião à família BQ7961x-Q1 dos dispositivos pode ser conectada através da relação dedicada de UART do dispositivo ou através de um dispositivo da ponte de uma comunicação, BQ79600. Adicionalmente, uma relação de comunicação isolada, diferencial da margarida-corrente permite que o anfitrião comunique-se com a pilha inteira da bateria sobre uma única relação. no caso de uma linha de comunicação ruptura, a relação de comunicação da margarida-corrente é configurável a uma arquitetura do anel que permita que o anfitrião fale aos dispositivos em uma ou outra extremidade da pilha.

Características para o BQ79616-Q1

• Qualificado para aplicações automotivos
• AEC-Q100 qualificou com os seguintes resultados:
• Categoria 1 da temperatura do dispositivo: – 40°C à variação da temperatura de funcionamento ambiental de +125°C
• Nível 2 da classificação de HBM ESD do dispositivo
• Nível C4B da classificação do dispositivo CDM ESD
• Segurança-complacente funcional
• Tornado para aplicações funcionais da segurança
• Documentação para ajudar ao projeto de sistema do ISO 26262
• Capacidade sistemática até ASIL D
• Capacidade do hardware até ASIL D
• +/- precisão de 1.5mV CAD
• família compatível do dispositivo do Pin-pacote e do software:
• Monitor empilhável 16S (BQ79616-Q1)
• Trajeto incorporado da redundância para diagnósticos da tensão e da temperatura
• Medidas altamente exatas da tensão da pilha dentro de 128 µs para todos os canais da pilha
• Filtros cargo-CAD de passe baixo digitais configuráveis integrados
• Conexão e medida da barra dos apoios
• Restauração anfitrião-controlada incorporado do hardware a emular POR-como a restauração do dispositivo
• Apoia o equilíbrio interno da pilha
• Equilíbrio atual em 240 miliampères
• Gestão térmica de equilíbrio incorporado com pausa automática e para recomeçar o controle
• Uma comunicação diferencial isolada da corrente de margarida com a arquitetura opcional do anel
• Sinal e pulsação do coração encaixados da falha através da linha de comunicação
• Relação do anfitrião de UART/SPI/dispositivo BQ79600-Q1 ponte de uma comunicação
• Mestre incorporado de SPI

Aplicações

• Sistema de gestão de bateria (BMS) em sistemas híbridos e elétricos do powertrain
• Blocos da bateria de armazenamento da energia com sistemas de gestão da bateria

Diagrama de sistema simplificado
